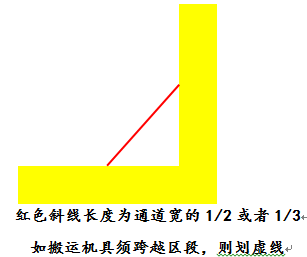

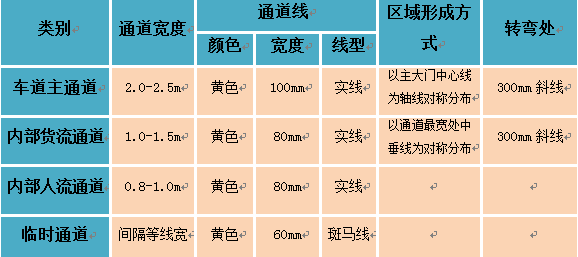

A類--黃色油漆實線
線寬 60mm:原則上用于物品定位線;
線寬 80mm:原則上用于設備區域線;
線寬120mm:原則上用于主通道線。
圖例:
?
?
B類--黃色油漆虛線

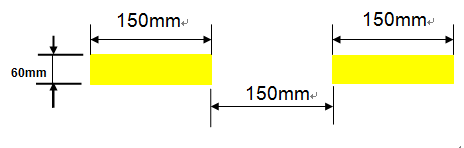

線寬60mm:大型工作區域內部劃分線,允許穿越的通道線(可虛實結合);
?
圖例:
C類--紅色實線
線寬60mm:不良品擺放區的劃分線(碰到三面圍墻處,第四面地面劃一條紅色實線);
圖例:
D類-黃色與黑色組成的斜紋斑馬線(傾斜45o)
危險品區域線、警示區域線,消防通道線;
? ? ? ? 圖例:
2)定位線

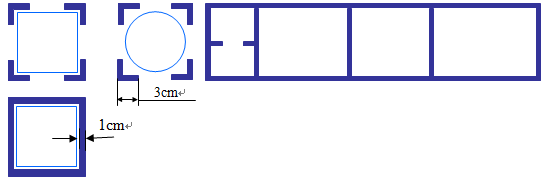

A類—設備的定位:
所有設備與工作臺的定位均用黃色四角定位線,工作臺的四角定位線的內空部分注明“XX工作臺/設備”字樣。
圖例:
B類—不良品區(廢棄物的回收桶、箱、不良品放置架)定位

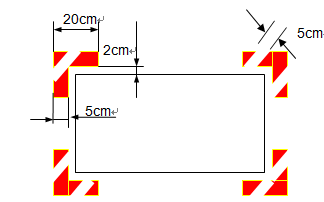

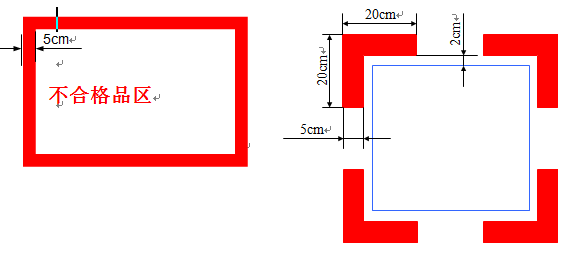

用紅色線,如果定位范圍小于40cm×40cm,則直接采用封閉實線框定位;
圖例:
C類—消防器材、油類、化學品等危險物品的的定位
使用紅白警示定位線;
圖例:
D類—物料碼放架與形狀規則的常用物品、所有可以移動或容易移動的設備的定位
使用黃色四角定位線;
圖例:
?
?

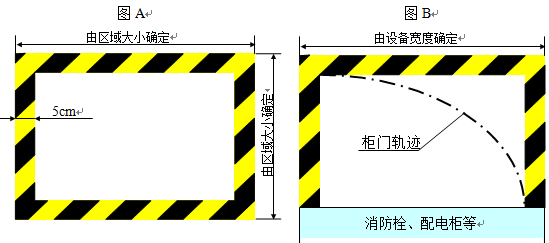

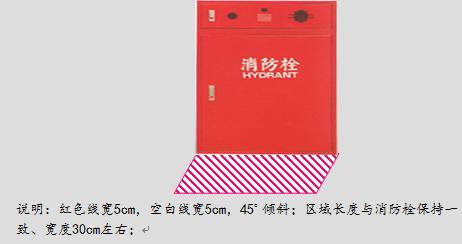

E類—消防栓、配電柜等禁放物品的開門區域處的定位
使用黃白相間的斑馬式填充線;
圖例:
F類—移動式設備的定位(如液壓叉車、電動叉車、物料周轉車等)
使用黃線四周定位線,并標明起動方向;
圖例:

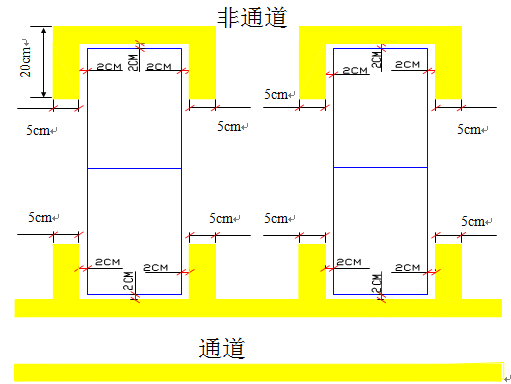

G類--貨架的定位
? ? ? ?圖例:

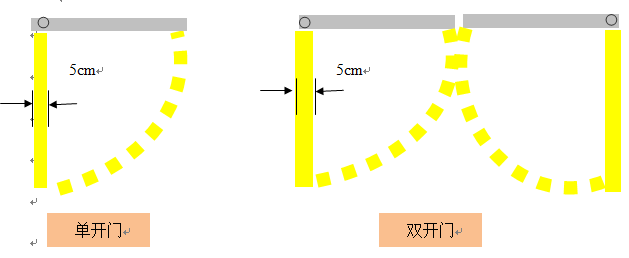

H 類--門開閉線
? 圖例:
?
I 類--限高線
? 圖例:

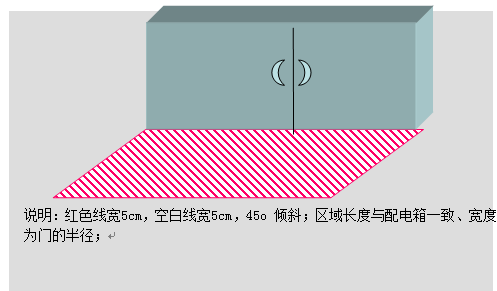

J類--警示范圍線
設置在墻面的消防栓;配電柜、配電箱、電氣控制柜等;提醒作業操作注意的區域、提醒行走注意的區域、提醒碰頭的部位等;
? 圖例:
?
?K類--臺面物品定位
待加工零件、已加工零件、作業工具,檢查工具、記錄表、小物盒;
圖例:
?
?
?
??圖例:
其他注意事項:
1)垃圾桶不靠墻定點存放,定時清理,不得外溢和積壓。
2)工作場所定置圖要規劃和顯示出:
生產場地(或班組區域位置)
通道
在制品周轉地
垃圾存放點
其他
3)工作或生產現場內,凡定置圖中未注明的設施和物品應予以清除,做到圖物相符。
4)車間里面的窗戶不能懸掛窗簾或其他障礙物。
5)班組休息區有明確的定置與標語。
